產品簡介:
SHH-E系列分組式糊箱機,整機采用電動調板,PLC控制,進口電子原件配置,送紙部采用獨立電機控制,滑槽式運行,性能穩定,可控性操作性強。本機專業針對各種卡紙,瓦楞包裝盒,采用糾偏功能,做瓦楞盒更完美。(可以根據客戶需要另行設計)
型號 | 1250E EXPORT | 1450E EXPORT | 1650E EXPORT | 1850E EXPORT | 2050E EXPORT |
空載最高線速度 | 280m/min | 280m/min | 280m/min | 280m/min | 280m/min |
適用紙質 | 200-800g卡紙A/B/E/F瓦(五層) | ||||
糊盒基本形式 | 第1折和3折分別180°90°,第二折和第四折1 80° | ||||
使用粘合劑 | 溶質型 | 溶質型 | 溶質型 | 溶質型 | 溶質型 |
所需電壓 | 3P 380V 50HZ | 3P 380V 50HZ | 3P 380V 50HZ | 3P 380V 50HZ | 3P 380V 50HZ |
總功率 | 11.5KW | 15KW | 15KW | 15KW | 15KW |
重量 | 8T | 8.5T | 9T | 9.5T | 10T |
外形尺寸 | 14.5x2x1.7m | 14.5x2.2x1.7m | 14.5x2.4x1.7m | 14.5x2.6x1.7m | 14.5x2.8x1.7m |
機器功能簡介
|

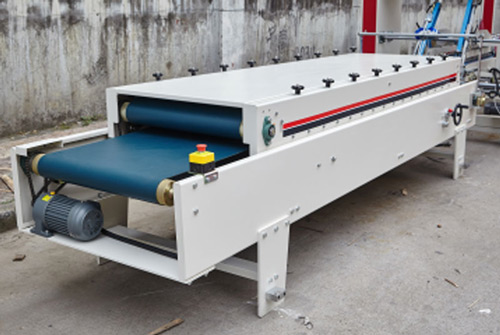

送紙部
可調節送紙皮帶確保調機簡便,送紙平穩順暢 無級變速器確保進料間距均衡,輸送穩定
一健式氣動抬刀便于調整送紙皮帶.
|
糾偏部
糾偏部,使盒子從進紙部出紙后自動糾正 |
|
|

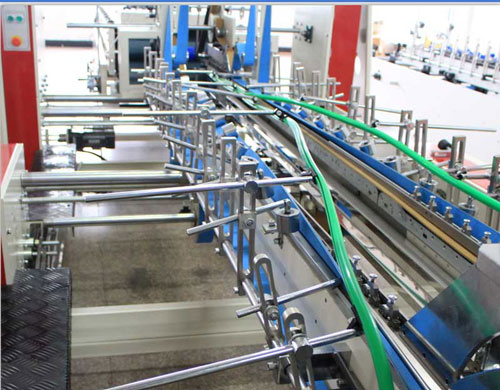

勾底部 三板式結構,配有上打膠使勾底盒自動上膠成型, 可用于異性盒上打膠成型。整個底折附件安裝在可翻轉支架上, 充分減少底折與其它盒型互換調整時間。
底折速度每分鐘50-200個,底折穩定可靠 |
|

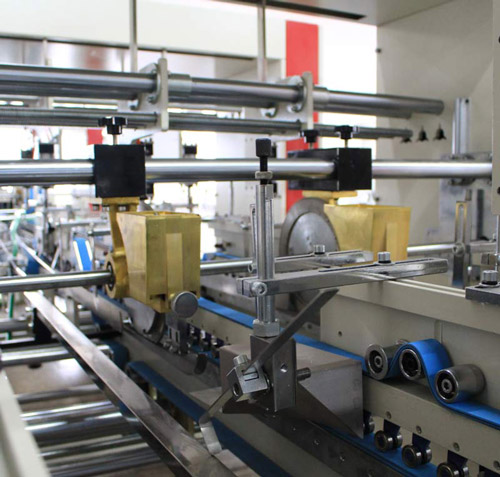

本折部 加長本折部,使盒子在快速成型時,不會出現剪刀口,更加完美。 |
預壓部
兩板式構造 壓帶速度有兩個操作模式: 自動:設置盒子間距,壓帶速度和機器速度同步, 當光電監測到盒子時皮帶移動 手動:壓帶以恒定的速度輸送而不受機器運行速度的影響
配有計數裝置,對成型盒子進行計數,與打紙裝配配合, 方便計數打包。 |
|
|
輸送部
配有塞紙檢測裝置 配有打紙裝置,計數后打偏紙張便于計數打包 |
選配拍齊裝置 |
|
|
按鈕馬達調節
機器采用電動調整,可以實現快速調整 |
|

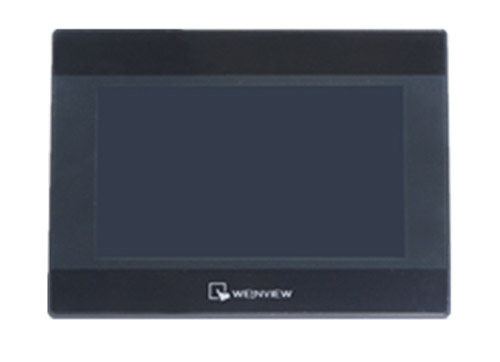

觸摸屏
機器使用觸摸屏控制實現快速調節機器 |

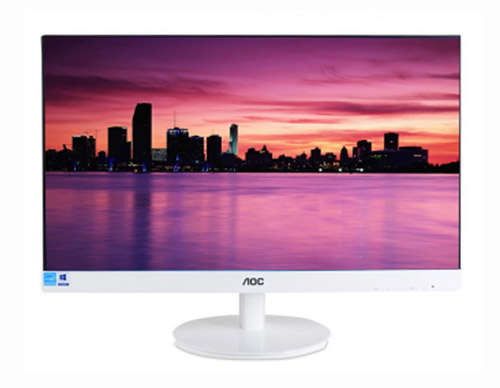

監控系統
監控做盒子的整個過程 |
|
樣盒

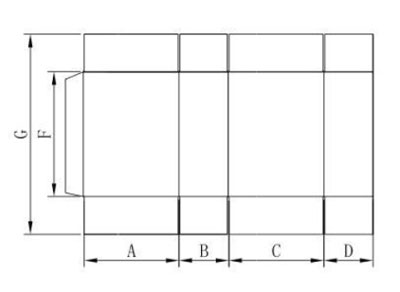

型號 | 1250E EXPORT | 1450E EXPORT | 1650E EXPORT | 1850E EXPORT | 2050E EXPORT | ![]() |
紙盒類型 | 卡紙/(A/B/E瓦) | 卡紙/(A/B/E瓦) | 卡紙/(A/B/E瓦) | 卡紙/(A/B/E瓦) | 卡紙/(A/B/E瓦) | |
A+B+C+D | 200-1 200mm | 200-1400mm | 200-1600mm | 200-1800mm | 200-2000mm | |
C+D Min | 100mm | 100mm | 100mm | 140mm | 140mm | |
D Min | 25mm | 25mm | 25mm | 25mm | 25mm | |
F Min | 1 00mm | 100mm | 100mm | 100mm | 100mm | |
G | 150-800mm | 150-800mm | 150-800mm | 150-800mm | 150-800mm |

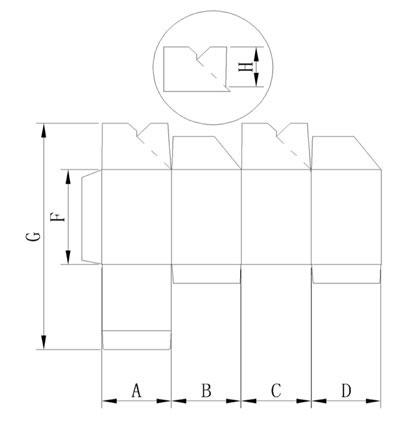

型號 | 1250E EXPORT | 1450E EXPORT | 1650E EXPORT | 1850E EXPORT | 2050E EXPORT | ![]() |
紙盒類型 | 卡紙/(A/B/E瓦) | 卡紙/(A/B/E瓦) | 卡紙/(A/B/E瓦) | 卡紙/(A/B/E瓦) | 卡紙/(A/B/E瓦) | |
A+B+C+D | 250-1150mm | 250-1350mm | 250-1550mm | 250-1750mm | 250-1950mm | |
C+D Min | 125mm | 125mm | 125mm | 190mm | 190mm | |
D Min | 25mm | 25mm | 25mm | 25mm | 25mm | |
F Min | 100mm | 100mm | 100mm | 100mm | 100mm | |
G | 150-800mm | 150-800mm | 150-800mm | 150-800mm | 150-800mm | |
H Min | 30mm | 30mm | 30mm | 30mm | 30mm |
勾底盒型:(mm) |
![]() |
|||||
型號 |
1250E |
1450E |
1650E |
1850E |
2050E |
|
A |
280-800 |
280-800 |
280-800 |
280-800 |
280-800 |
|
B |
250-1080 |
250-1280 |
250-1480 |
250-1680 |
250-1880 |
|
C |
Min:15 |
Min:15 |
Min:15 |
Min:15 |
Min:15 |
|
D |
Min:150 |
Min:150 |
Min:150 |
Min:150 |
Min:150 |
|
F |
Min:120 |
Min:120 |
Min:120 |
Min:120 |
Min:120 |
異形箱:(mm) |
![]() |
|||||
型號 |
1250E |
1450E |
1650E |
1850E |
2050E |
|
A |
200-800 |
200-800 |
200-800 |
200-800 |
200-800 |
|
B |
200-1100 |
200-1300 |
200-1500 |
200-1700 |
200-1900 |
|
C |
Min:15 |
Min:15 |
Min:15 |
Min:15 |
Min:15 |
|
D |
Min:150 |
Min:150 |
Min:150 |
Min:150 |
Min:150 |
|
F |
Min:120 |
Min:120 |
Min:120 |
Min:120 |
Min:120 |
平口箱:(mm) |
![]() |
|||||
型號 |
1250E |
1450E |
1650E |
1850E |
2050E |
|
A |
200-800 |
200-800 |
200-800 |
200-800 |
200-800 |
|
B |
200-1100 |
200-1300 |
200-1500 |
200-1700 |
200-1900 |
|
C |
Min:15 |
Min:15 |
Min:15 |
Min:15 |
Min:15 |
|
D |
Min:150 |
Min:150 |
Min:150 |
Min:150 |
Min:150 |
|
F |
Min:120 |
Min:120 |
Min:120 |
Min:120 |
Min:120 |
