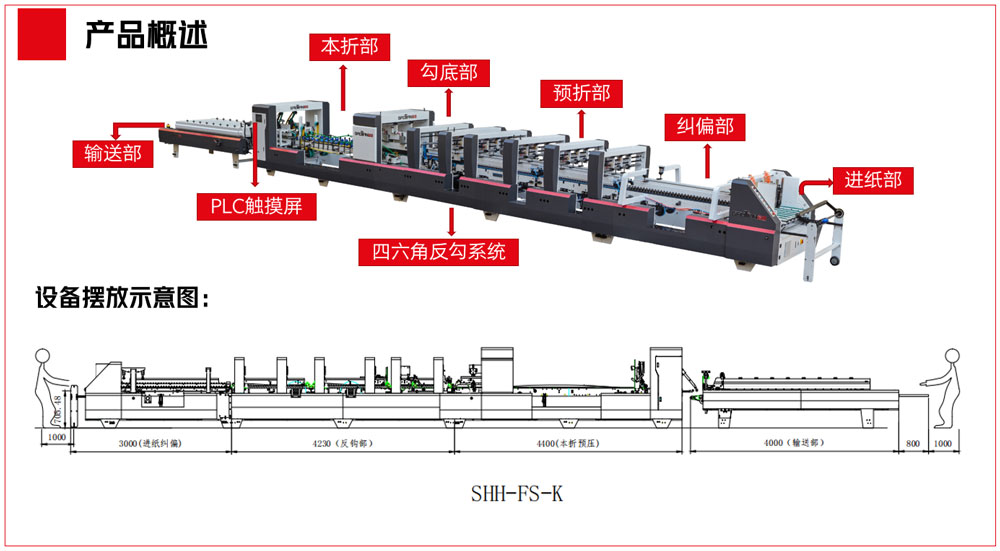

機型

            全自動多功能四六角糊盒機        SHH-FSK 系列

規格

800FSK

1050FSK

1250FSK

1450FSK

1650FSK

1850FSK

2050FSK

空載最高線速度

260m/min

適用紙質

200-800g卡紙  A/B/E/F瓦

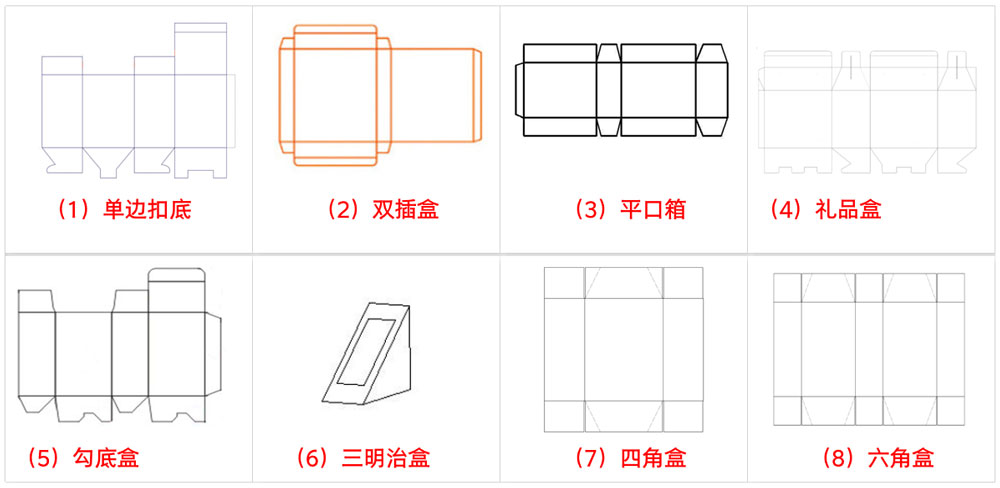

糊盒基本形式

第1折和3折分別180°90°，第二折和第四折180°

使用粘合劑

溶質型

所需電壓

3P 380V  50HZ

總功率

20KW

24KW

重量

4.5T

5.5T

6T

6.5T

7T

7.5T

8T

外形尺寸

14.5×1.6×1.7m

16.5×1.8×1.7m

16.5×2×1.7m

16.5×2.2×1.7m

16.5×2.4×1.7m

16.5×2.6×1.7m

16.5×2.8×1.7m

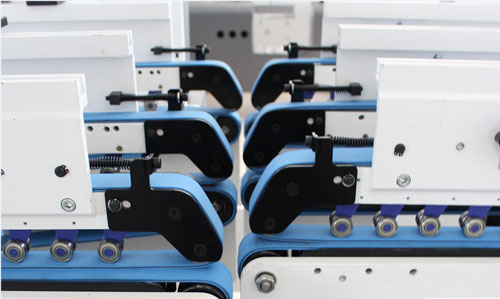

進紙部

同步帶送紙皮帶配合氣缸壓力進紙確保調機簡便，送紙平穩順暢

無級變速器確保進料間距均衡，輸送穩定

一健式氣動抬刀便于調整送紙皮帶

糾偏部

使每個出紙偏差不一樣的紙盒得到有效校正，確保平行精準折合

預折部

第一折線預折180°預折，第三折線135°預折，保證成品精準輕松開盒

勾底部

三板式結構，噴膠系統安裝在可翻轉支架上，充分減少底折與其它盒型互換調整時間。

反勾部

采用智能伺服電機控制的電子反勾系統，功能多變，

設置簡單，配合噴膠，適用于多種結構的盒子粘貼。

小本折

多一節小本折實現第三條壓痕線135°預折，四六角盒型成型調試更便捷，

為異形盒提供裝置附件的空間，使調試更簡單。

本折部

加長本折部使盒子在快速成型時折合更精準，不會出現剪刀口，更加完美。

本折成型使用專利壓力調節本折刀，增大皮帶摩擦力，有效防卡頓，盒子成型不會堵紙。

預壓部

自動計數，塞紙檢測裝置，配備氣動踢紙辨別裝置，方便計數打包，

PLC可以查看生產數量。主要傳動隱藏在防護罩內，讓生產更安全。

本折部

本折成型使用專利壓力調節本折刀，增大皮帶摩擦力，

有效防卡頓，盒子成型不會堵紙。

預壓部

自動計數，塞紙檢測裝置，配備氣動踢紙辨別裝置，方便計數打包，

PLC可以查看生產數量。主要傳動隱藏在防護罩內，讓生產更安全。

輸送部

騎馬頭接紙，接紙更方便，采用彩色觸控熒幕人機控制系統，

主機與輸送部運轉傳動速度自動增減速功能，同步追蹤參數設定系統，

產品集光、電、氣于一體，技術獨特、操作簡單、調試快速、自動化程度高，

功能實用，用途廣泛。

噴膠系統（選配）

具有高效、靈活、穩定性好、維護簡便等特點，

是快速、高質量生產各種紙盒、薯條盒等特殊盒型的必備，

提高了生產效率，節約了膠水成本。

技術特點：

本折兩板

本折兩板

本折兩板

本折兩板

本折兩板

本折三板

本折三板

型號

800FSK

1050FSK

1250FSK

1450FSK

1650FSK

1850FSK

2050FSK

紙盒類型

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

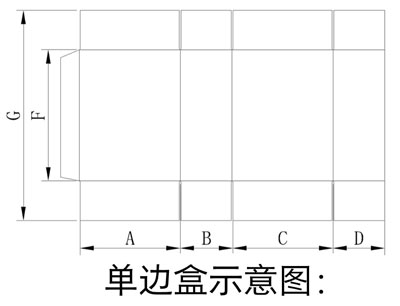

A+B+C+D

140-800mm

200-1000mm

200-1200mm

200-1400mm

200-1600mm

280-1800mm

280-2000mm

C+D Min

70mm

100mm

100mm

100mm

100mm

140mm

140mm

D Min

80mm

25mm

25mm

25mm

25mm

25mm

25mm

F Min

30mm

100mm

100mm

100mm

100mm

100mm

100mm

G

70mm

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

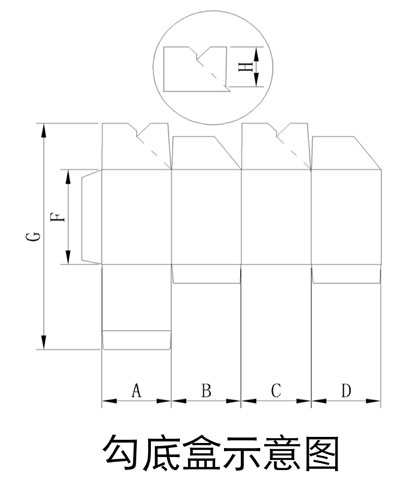

技術特點：

本折兩板

本折兩板

本折兩板

本折兩板

本折兩板

本折三板

本折三板

型號

800FSK

1050FSK

1250FSK

1450FSK

1650FSK

1850FSK

2050FSK

紙盒類型

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

A+B+C+D

250-950mm

250-1150mm

250-1350mm

250-1550mm

380-1750mm

380-1950mm

250-950mm

C+D Min

125mm

125mm

125mm

125mm

190mm

190mm

125mm

D Min

25mm

25mm

25mm

25mm

25mm

25mm

25mm

F Min

100mm

100mm

100mm

100mm

100mm

100mm

100mm

G

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

H Min

30mm

30mm

30mm

30mm

30mm

30mm

30mm

技術特點：

本折兩板

本折兩板

本折兩板

本折兩板

本折兩板

本折三板

本折三板

型號

800FSK

1050FSK

1250FSK

1450FSK

1650FSK

1850FSK

2050FSK

紙盒類型

卡紙/A/B/E瓦

卡紙/A/B/E瓦

卡紙/A/B/E瓦

卡紙/A/B/E瓦

卡紙/A/B/E瓦

卡紙/A/B/E瓦

卡紙/A/B/E瓦

A+B+C

180-800mm

180-1000mm

180-1200mm

180-1400mm

180-1600mm

180-1800mm

180-2000mm

B Min

130mm

130mm

130mm

130mm

130mm

130mm

130mm

F

70-800mm

70-800mm

70-800mm

70-800mm

70-800mm

70-800mm

70-800mm

G Max

800mm

800mm

800mm

800mm

800mm

800mm

800mm

H Min

10mm

10mm

10mm

10mm

10mm

10mm

10mm

L

25-100mm

25-100mm

25-100mm

25-100mm

25-100mm

25-100mm

25-100mm

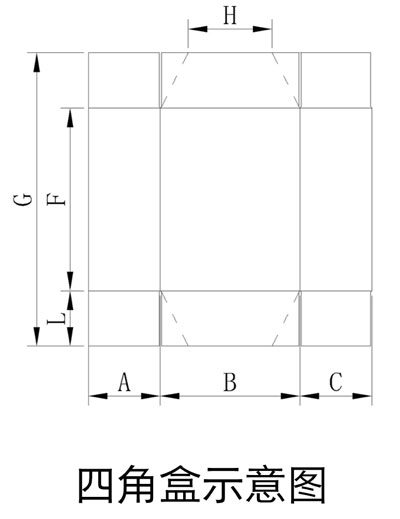

技術特點：

本折兩板

本折兩板

本折兩板

本折兩板

本折兩板

本折三板

本折三板

型號

800FSK

1050FSK

1250FSK

1450FSK

1650FSK

1850FSK

2050FSK

型號

800FSK

1050FSK

1250FSK

1450FSK

1650FSK

1850FSK

2050FSK

紙盒類型

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

卡紙/(A/B/E瓦）

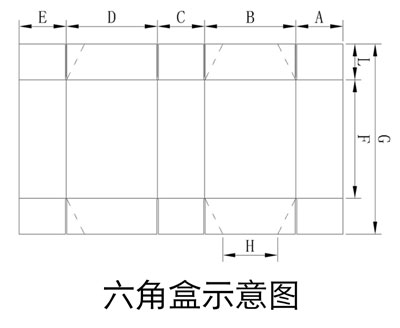

A+B+C

290-800mm

290-1000mm

290-1200mm

290-1400mm

340-1600mm

340-1800mm

340-2000mm

B Min

80mm

80mm

80mm

80mm

140mm

140mm

140mm

F

80mm

80mm

80mm

80mm

80mm

80mm

80mm

G Max

30mm

30mm

30mm

30mm

30mm

30mm

30mm

H Min

70mm

70mm

70mm

70mm

70mm

70mm

70mm

L

70-800mm

70-800mm

70-800mm

70-800mm

70-800mm

70-800mm

70-800mm
